Smeltede kondensatorer forklart: Rotårsaker, tips og fikser for forebygging

Hva er smeltede kondensatorer og hvorfor de betyr noe

Smeltede kondensatorer er kondensatorer som har fysisk deformert, lekket eller delvis smeltet på grunn av overdreven varme, elektrisk stress eller langvarig overbelastning. I elektroniske kretsløp lagrer kondensatorer og frigjør elektrisk energi, filterstøy og stabiliserer spenning. Når de mislykkes ved å smelte, kan konsekvensene variere fra redusert ytelse til fullstendig enhetssvikt.

Hvordan smeltede kondensatorer oppstår

• Overoppheting : Vedvarende høye temperaturer mykner eller deformerer kondensatorhuset, spesielt i dårlig ventilerte enheter.
• Elektrisk overbelastning : Påføring av spenning over den nominelle verdien akselererer intern oppvarming og nedbrytning av materialet.
• Langvarig stress : Kontinuerlig drift nær maksimal nominell kapasitet forkorter levetiden.

Typiske tegn på smeltede kondensatorer

• Bulende eller deformert foringsrør
• Synlig smeltet plast eller lekket elektrolytt
• Brennmerker i nærheten av kondensatorterminaler
• Uvanlig brumking, flimrende eller ustabilitet i enheten

Hvorfor smeltede kondensatorer betyr noe

• Elektrisk sikkerhet : Smeltede kondensatorer kan kortslutte, forårsake gnister eller brannfare.
• Enhets pålitelighet : En enkelt mislykket kondensator kan destabilisere hele kretsen.
• Reparasjonskostnader : Å ignorere tidlige tegn kan føre til skade i omkringliggende komponenter.

Kondensatorparameter Sammenligning: sunn mot smeltet

Forstå smeltede kondensatorer: Årsaker, forebygging og løsninger

Smeltede kondensatorer er et vanlig feilpunkt i elektroniske kretsløp, ofte forårsaket av overdreven varme, spenningsspenning eller miljøfaktorer. For å forlenge levetiden til elektroniske enheter og forhindre kostbare reparasjoner, er det viktig å forstå hvorfor kondensatorer smelter, hvordan du kan forhindre det og hvilke løsninger som er tilgjengelige.

Årsaker til smeltede kondensatorer

• Overoppheting fra dårlig ventilasjon : Begrenset luftstrøm innvendige enheter kan føre til at varme bygger seg opp, og mykner kondensatorens foringsrør. Langvarig drift i miljøer over 40 ° C akselererer nedbrytning.
• Overskridende spenningsvurderinger : Påføring av spenning utover kondensatorens nominelle maksimum øker internt belastning, noe som fører til overdreven lekkasjestrøm og lokal oppvarming.
• Høy krusningsstrøm : Rippelstrøm utover den nominelle grensen gir ekstra varme, vanlig i strømforsyningskretser som mangler riktig filtrering.
• Materiell nedbrytning over tid : Elektrolytttørking, nedbrytning av isolasjon og tetningsskader kan forårsake smelting under belastning.

Forebygging av smeltede kondensatorer

Løsninger for smeltede kondensatorer

• Inspeksjon og diagnose : Bruk en multimeter eller ESR -måler for å bekrefte ytelse og se etter omgivende varmeskader.
• Sikker fjerning : Utløp kondensatoren helt før desoldering; Unngå overoppheting av PCB.
• Erstatning : Velg kondensatorer med lik eller høyere spenning og temperaturvurderinger, med høyere krusningsstrømstoleranse for strømkretser.
• Validering etter reparasjon : Testspenningsstabilitet og krusningsundertrykkelse, overvåke temperaturen under tidlig drift.

Hvordan diagnostisere smeltede kondensatorer effektivt

Diagnostisering smeltede kondensatorer Krever både visuell inspeksjon og elektrisk testing for å bekrefte ytelsesforringelse. Tidlig deteksjon kan forhindre ytterligere kretsskader og redusere reparasjonskostnadene.

Trinn 1: Visuell inspeksjon

• Se etter fysisk deformasjon : Bulende topper, skjevt foringsrør eller smeltet plast indikerer overoppheting.
• Se etter lekkasje eller forbrenningsmerker : Lekket elektrolytt eller mørklagt PCB -områder antyder alvorlig svikt.
• Vurdere komponenter i nærheten : Varme fra en smeltet kondensator kan skade motstander, dioder eller IC -er.

Trinn 2: Elektrisk testing

• Kapasitansmåling : Sammenlign den målte verdien med den nominelle kapasitansen. En reduksjon utover 20% er et tegn på forverring.
• Ekvivalent Series Resistance (ESR) sjekk : Høy ESR øker varmeproduksjonen og reduserer effektiviteten.
• Lekkasje gjeldende test : Overdreven lekkasje indikerer intern sammenbrudd.

Trinn 3: In-Circuit vs. Out-of-Circuit Testing

• I kretsen : Raskere, men andre komponenter kan påvirke avlesningene.
• Out-of-Circuit : Mer nøyaktig, anbefalt for kritiske kretsløp.

Diagnostisk parameter -sammenligning

Trinn 4: Bekreft feilen

• Hvis både fysiske og elektriske tester bekrefter avvik, må du erstatte kondensatoren.
• For grensesaker, overvåke temperaturen under drift for å fange trender for tidlig svikt.

Forebyggingstips for å unngå smeltede kondensatorer

Forebygging smeltede kondensatorer er avgjørende for å sikre stabilitet, sikkerhet og levetid for elektroniske systemer. Ved å kontrollere driftsforholdene, velge kvalitetskomponenter og følge beste praksis, kan du redusere risikoen for kondensatorfeil betydelig.

1. Bruk kondensatorer av høy kvalitet

Å velge kondensatorer fra pålitelige produsenter er det første trinnet til forebygging. Med over 40 års erfaring, Jiande Antai Power Conduitor Co., Ltd . spesialiserer seg på Induksjon Oppvarming og smeltekondensatorer , DC -filterkondensatorer , og høyspent kondensatorer . Deres ISO9001 og CE -sertifiserte produkter sikrer jevn ytelse under krevende forhold.

2. Oppretthold trygge driftstemperaturer

• Hold omgivelsestemperatur under 40 ° C for de fleste bruksområder; Ideelt sett rundt 25 ° C.
• Bruk varmevasker, kjølevifter eller ventilasjonsåpninger for å forbedre varmeavledningen.
• Unngå å plassere kondensatorer i nærheten av høye varme-komponenter.

3. spenning og strøm derating

• Bruk kondensatorer på 70–80% av sin maksimale nominelle spenning for lengre levetid.
• Hold krusningen aktuell innenfor 80% av nominell kapasitet for å forhindre intern oppvarming.

4. Regelmessig vedlikehold og inspeksjon

• Utføre årlige sjekker for kapasitans, ESR og fysisk tilstand .
• Bytt ut kondensatorer som viser svulmende, smelting eller høye ESR -verdier før total svikt oppstår.

5. Miljøvern

• Unngå eksponering for fuktighet, etsende gasser eller støvakkumulering.
• For miljøer med høy fuktighet, bruk kondensatorer med fuktbestandige design.

Tekniske parameterretningslinjer for forebygging

Jiande Antai Power Conduitor Co., Ltd . gir ikke bare kondensatorer med høy ytelse, men tilbyr også Tilpassede løsninger for spesifikke industrielle behov. Med avansert produksjonsutstyr, importerte råvarer og et dyktig FoU -team, sikrer selskapet at produktene oppfyller høyeste kvalitet og sikkerhetsstandarder. Ved å kombinere valg av kvalitetskomponent med riktig brukspraksis, kan du effektivt forhindre smeltede kondensatorer og sikre langsiktig systemets pålitelighet.

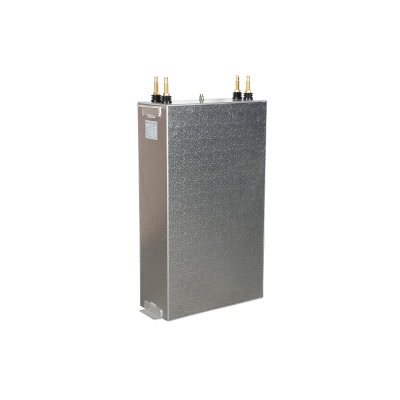

4.0KV 600Hz induksjonsovner Vannkjølte kondensatorer
