En omfattende guide til DC -filmkondensatorer: Valg, applikasjoner og fordeler

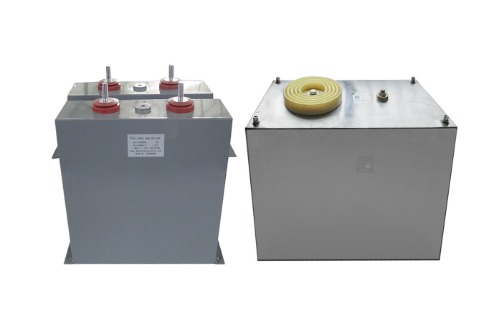

Forstå DC -filmkondensatorer og deres kjernefunksjonalitet

DC -filmkondensatorer representerer en kritisk kategori av passive elektroniske komponenter som er spesielt konstruert for bruk i likestrøm (DC) -kretser. I motsetning til deres elektrolytiske kolleger, bruker disse kondensatorene en tynn plastfilm som deres dielektriske materiale, som er omhyggelig metallisert eller utstyrt med folieelektroder. Denne grunnleggende konstruksjonen er kilden til deres anerkjente stabilitet, pålitelighet og utmerkede elektriske egenskaper. De er uunnværlige i et stort utvalg av applikasjoner, fra filtrering og støyundertrykkelse til energilagring og snubberkretser. Begrepet DC Film Capacitor Manufactory Betegner et spesialisert produksjonsanlegg dedikert til den nøyaktige prosjektering og fabrikasjon av disse komponentene, med fokus på streng kvalitetskontroll for å oppfylle de krevende kravene til moderne elektronikk. Å forstå de iboende egenskapene til disse kondensatorene er det første skrittet mot å utnytte deres fulle potensiale i enhver design.

Viktige elektriske egenskaper

Ytelsen til en DC -filmkondensator er definert av flere viktige elektriske egenskaper som ingeniører nøye må vurdere under utvelgelsesprosessen. Disse parametrene påvirker direkte hvordan kondensatoren vil oppføre seg i en krets og om den vil utføre sin tiltenkte funksjon effektivt over hele sin operasjonelle levetid.

• Kapasitansverdi og toleranse: Dette indikerer mengden elektrisk energi som kondensatoren kan lagre. Filmkondensatorer er tilgjengelige i et bredt spekter av verdier, typisk fra picAfarads (PF) til mikrofarader (μF). Toleranse spesifiserer det tillatte avviket fra den oppgitte nominelle kapasitansverdien, som ofte er tett for filmtyper (f.eks. ± 1%, ± 5%).
• Nominell spenning (DC arbeidsspenning): Dette er den maksimale kontinuerlige likespenningen som kan påføres kondensatoren uten å risikere sammenbrudd. Det er avgjørende å velge en kondensator med en spenningsvurdering som overstiger den maksimale forventede spenningen i kretsen, inkludert transienter eller pigger, for å sikre langsiktig pålitelighet.
• Dissipation Factor (DF) eller Tan Δ: Denne parameteren måler det iboende energitapet i kondensatoren. En lavere dissipasjonsfaktor er alltid ønskelig, ettersom den indikerer høyere effektivitet og mindre selvoppvarming, noe som er spesielt viktig i høyfrekvente eller høyeffekt-applikasjoner.
• Isolasjonsmotstand (IR): Dette måler motstanden til det dielektriske materialet for å lekke strøm. En høy isolasjonsmotstand er et kjennetegn på kvalitetsfilmkondensatorer, noe som sikrer minimalt energitap gjennom lekkasje over tid.
• Ekvivalent seriemotstand (ESR): Selv om det vanligvis er veldig lite i filmkondensatorer, er ESR den effektive motstanden i serie med kondensatoren som utgjør alle tap. Lav ESR er kritisk for applikasjoner som involverer høye krusningsstrømmer, for eksempel i å bytte strømforsyning.

Velge riktig DC -filmkondensator for prosjektet ditt

Å velge den optimale DC -filmkondensatoren er en nyansert prosess som strekker seg utover bare samsvarende kapasitans og spenningsvurderinger. Det innebærer en dyp forståelse av applikasjonens miljø, elektriske belastninger og forventninger til ytelsen. Et feil i seleksjon kan føre til for tidlig svikt, kretsfeil eller ineffektiv drift. Derfor kreves en systematisk tilnærming, som veier fordelene og begrensningene til forskjellige dielektriske filmer mot prosjektets spesifikke krav. Denne delen vil lede deg gjennom de kritiske beslutningsfaktorene, hjelpe deg med å navigere i utvelgelsesprosessen med selvtillit og sikre at komponenten du velger ikke bare passer til skjematisk, men også utmerker seg i den virkelige operasjonen.

Sammenligne vanlige dielektriske filmtyper

Den typen plastfilm som brukes som dielektrisk er den primære differensiereren mellom forskjellige DC -filmkondensatorer. Hvert materiale tilbyr et unikt sett med avveininger mellom kostnader, størrelse, elektriske egenskaper og temperaturstabilitet. Følgende tabell gir en sammenlignende oversikt over de mest utbredte dielektriske filmene som brukes i bransjen. Denne sammenligningen er avgjørende for å ta et informert valg, ettersom dielektrikken dikterer kondensatorens grunnleggende oppførsel.

Tabellen nedenfor skisserer de viktigste forskjellene mellom polyester (PET), polypropylen (PP), polyetylen naftalat (PEN) og polyfenylensulfid (PPS) filmer. For eksempel, mens Polyester gir en god balanse mellom kostnader og ytelse for generelle DC-applikasjoner, er polypropylen overlegen for høyfrekvente og høye effektbruk på grunn av den ekstremt lave dissipasjonsfaktoren. Motsatt gir polyetylen -naftalat bedre temperaturstabilitet enn polyester, noe som gjør det egnet for mer krevende miljøer.

Denne detaljerte sammenligningen viser at det ikke er en eneste "best" dielektrisk; Valget er helt applikasjonsavhengig. Å forstå disse materielle egenskapene er et grunnleggende aspekt av arbeidet som er gjort på enhver anerkjent DC Film Capacitor Manufactory , der fokuset er å matche riktig materiale til klientens behov.

Miljø- og operasjonelle hensyn

Utover de elektriske spesifikasjonene, spiller det fysiske driftsmiljøet en sentral rolle i levetiden og påliteligheten til en DC -filmkondensator. Faktorer som omgivelsestemperatur, fuktighet, mekanisk stress og loddeforhold må vurderes omhyggelig.

• Temperaturområde: Hver kondensator er vurdert for et spesifikt driftstemperaturområde. Det er viktig å sikre at dette området omfatter både driftstemperatur for jevn tilstand og potensielle termiske pigger i utstyret. Langvarig eksponering for temperaturer utover vurderingen vil drastisk forkorte komponentens levetid.
• Fuktighet og tøffe miljøer:
• For anvendelser utsatt for høy luftfuktighet eller etsende atmosfærer, er kondensatorer med robust innkapsling (f.eks. Epoksyharpiksbelegg, hermetisk forseglede metalltilfeller) nødvendige for å forhindre inntrengning av fuktighet, noe som kan nedbryte dielektriske egenskaper og føre til katastrofal svikt.
• Mekanisk robusthet: Konstruksjonen av kondensatoren må tåle de mekaniske vibrasjonene og sjokkene som ligger i bruken. For eksempel krever kondensatorer i bil- eller romfartssystemer spesialdesignede ledninger og intern konstruksjon for å forhindre brudd.
• Brennbarhetskrav: I sikkerhetskritiske applikasjoner kan kondensatorer trenge å overholde spesifikke brennbarhetsvurderinger (f.eks. UL 94 V-0) for å forhindre utbredelse av brann i tilfelle en komponentfeil.

Å adressere disse hensynene på forhånd er avgjørende for Hvordan velge en DC Link -filmkondensator For langsiktig pålitelighet vil sikring av at den valgte komponenten vil utføre konsekvent gjennom den forventede levetiden til sluttproduktet.

Primære applikasjoner og brukssaker i moderne elektronikk

Den unike kombinasjonen av egenskaper som tilbys av DC -filmkondensatorer gjør dem til den valgte komponenten i et mangfoldig spekter av elektroniske systemer. Deres evne til å håndtere høye spenninger, utvise lave tap og opprettholde stabilitet under varierende forhold, låser opp funksjoner som er vanskelige å oppnå med andre kondensatorsteknologier. Fra konvertering og kontroll av kraft til nøyaktig behandling av signaler, muliggjør disse kondensatorene stille teknologisk fremgang på tvers av bransjer. Denne delen fordyper de mest betydningsfulle applikasjonsområdene, og illustrerer hvorfor en dyp forståelse av disse bruksområdene er avgjørende for enhver designingeniør eller anskaffelsesspesialist som jobber med en DC Film Capacitor Manufactory .

Strømforsyning og konverteringssystemer

Det kanskje mest omfattende applikasjonsområdet for DC -filmkondensatorer er innenfor kraftelektronikk. De er grunnleggende komponenter i strømforsyning av brytermodus (SMP), omformere, omformere og motoriske stasjoner. I disse systemene utfører de flere kritiske funksjoner som er essensielle for effektiv og stabil drift.

• DC-lenke kondensatorer: I omformere og omformere som endrer DC til AC eller til en annen DC-spenning, er DC-Link-kondensatoren plassert mellom likeretteren og omformerstadiet. Den primære rollen er å stabilisere DC -bussspenningen ved å absorbere og tilføre høye krusningsstrømmer, og dermed minimere spenningssvingninger. Dette er en krevende applikasjon som krever kondensatorer med lav ESR og ESL for å håndtere de høye krusningsstrømmene uten overdreven oppvarming.
• Inngang/utgangsfiltrering: Filmkondensatorer brukes på både inngangs- og utgangstrinnene i strømforsyning for å filtrere ut elektromagnetisk interferens (EMI) og høyfrekvensstøy. Dette sikrer overholdelse av regler for elektromagnetisk kompatibilitet (EMC) og gir ren kraft til sensitive nedstrømskomponenter.
• Snubberkretser: Brukes på tvers av koblingsanordninger som IGBT og MOSFET -er, beskytter snubberkondensatorer disse halvlederne ved å begrense hastigheten for økning av spenning (dv/dt) og undertrykke spenningspisser som oppstår under bytteoverganger. Denne applikasjonen krever kondensatorer med utmerkede egenhelbredende egenskaper og høye pulshåndteringsevne.

Utvelgelsesprosessen for Høyspenning DC Filmkondensatorapplikasjoner I Power Electronics er spesielt streng, med fokus på pulsstyrke, RMS -nåværende håndtering og termisk styring for å sikre urokkelig pålitelighet i kritisk infrastruktur.

Avanserte og nisjeapplikasjoner

Utover mainstream Power Electronics, muliggjør de overlegne egenskapene til filmkondensatorer deres bruk i flere avanserte og nisjefelt der ytelsen ikke kan kompromitteres.

Fornybare energisystemer

I solcelleanlegg (PV) omformere og vindturbinomformere, brukes DC-filmkondensatorer i DC-link-kretsen. De må operere pålitelig i flere tiår under svingende effektnivå og ofte i utfordrende miljøforhold. Deres lange levetid og stabilitet gjør dem til en perfekt passform for disse grønne energi -applikasjonene, der vedlikehold og utskifting er kostbart og uønsket.

Elektriske og hybridbiler (EV/HEV)

Drivstoffene til elektriske kjøretøyer er veldig avhengige av DC-filmkondensatorer med høy ytelse. De brukes i de viktigste trekkområdene som driver motorene, i ombord på ladere og i DC-DC-omformere. Her må de utvise eksepsjonell ytelse under hettens miljø med høy temperatur og ha den mekaniske integriteten for å tåle konstant vibrasjon. Dette er et sentralt område der spørsmålet om Filmkondensator vs keramisk kondensator for høy frekvens er avgjort til fordel for filmtyper på grunn av deres høyere kapasitansstabilitet og spenningshåndtering.

Pulsert kraft og medisinsk utstyr

Bruksområder som hjertestartere, MR -maskiner og lasersystemer krever kondensatorer som kan tømme en veldig stor mengde energi på ekstremt kort tid. Spesialiserte DC -filmkondensatorer, ofte med metalliserte elektrodeutforminger, er konstruert for å oppfylle disse intense pulsutladningskravene trygt og gjentatte ganger.

Fordeler i forhold til alternative kondensatorsteknologier

Når man designer en krets, har ingeniører et valg blant flere kondensatorteknologier, først og fremst keramikk, elektrolytisk (aluminium og tantal), og film. Hver har sin plass, men DC -filmkondensatorer tilbyr et overbevisende sett med fordeler som gjør dem til den foretrukne løsningen i mange scenarier. Å forstå disse fordelene er nøkkelen til å sette pris på deres verdiforslag og rettferdiggjør deres spesifikasjon i design der ytelse, lang levetid og sikkerhet er avgjørende. Denne komparative analysen vil fremheve hvorfor filmkondensatorer ofte overgår alternativene sine, og gir en tydeligere begrunnelse for valget.

Film vs. keramiske kondensatorer (MLCCS)

Flerlags keramiske kondensatorer (MLCCs) er populære for sin lille størrelse og utmerkede høyfrekvente respons. For mange DC -applikasjoner har filmkondensatorer imidlertid forskjellige fordeler, spesielt når det gjelder Filmkondensator vs keramisk kondensator for høy frekvens Kraftsøknader.

• Kapasitansstabilitet: Keramiske kondensatorer, spesielt de som er laget med dielektrikk i klasse 2 (som X7R, X5R), viser betydelig kapasitansendring med påført DC -skjevspenning og temperatur. Filmkondensatorer, spesielt polypropylen, tilbyr bemerkelsesverdig stabile kapasitansverdier under varierende elektriske og miljømessige forhold, noe som er avgjørende for timing, filtrering og resonanskretser.
• Spenningshåndtering: Mens høyspent MLCC-er eksisterer, er filmkondensatorer generelt lettere tilgjengelige og kostnadseffektive for høyspent DC-applikasjoner (f.eks. Over 500V). De lider heller ikke av mikrofonikk og piezoelektriske effekter som plager keramiske kondensatorer.
• Pålitelighet og feilmodus: Filmkondensatorer er kjent for sin "selvhelbredende" egenskap, der en lokal dielektrisk sammenbrudd fordamper den omkringliggende metalliseringen, isolerer feilen og lar kondensatoren fortsette å fungere. Keramiske kondensatorer kan svikte kortslutning, som kan være katastrofale for kretsen.

Film kontra elektrolytiske kondensatorer

Elektrolytiske kondensatorer i aluminium er ofte valgt for sin høye kapasitans per volum og kostnadseffektivitet. Likevel overgår filmkondensatorer dem på flere viktige områder, og rettferdiggjør bruken av bruken i mer krevende applikasjoner.

• Levetid og levetid: Elektrolytiske kondensatorer har en begrenset levetid, ofte kvantifisert på tusenvis av timer, ettersom elektrolytten gradvis tørker ut. Filmkondensatorer, som ikke har noen flytende elektrolytt, kan skilte med et usedvanlig langt driftsliv, vanligvis over 100 000 timer, og er ikke utsatt for slitasje mekanismer på samme måte.
• Elektrisk ytelse: Filmkondensatorer har en mye lavere ekvivalent seriemotstand (ESR) og lavere dissipasjonsfaktor over et bredt frekvensområde. Dette gjør dem langt mer effektive i applikasjoner med høye krusninger, reduserer varmeproduksjonen og forbedrer den generelle systemeffektiviteten.
• Polaritet og pålitelighet: Elektrolytiske kondensatorer er polarisert, noe som betyr at de må være forbundet med riktig DC -polaritet, eller at de vil mislykkes. Filmkondensatorer er ikke-polarisert, forenkle installasjonen og eliminere risikoen for feil polarisasjonssvikt. Videre gjør den robuste konstruksjonen av filmkondensatorer dem mindre utsatt for sjokk og vibrasjoner.

Denne analysen understreker hvorfor for Lang levetid DC Power Film kondensator Krav, for eksempel i industriell automatisering eller infrastruktur for fornybar energi, er filmteknologi det utvetydige valget fremfor elektrolytika.

Sikre pålitelighet og langsiktig ytelse

Å spesifisere en DC-filmkondensator av høy kvalitet er bare en del av ligningen for en vellykket design. Å sikre dens pålitelighet over den tiltenkte levetiden til produktet krever nøye oppmerksomhet mot derating, installasjon og driftsforhold. Den iboende robustheten til filmkondensatorer kan bli kompromittert ved feil bruk, noe som fører til feltfeil som lett kunne vært forhindret. Denne delen skisserer beste praksis og viktige hensyn for å maksimere ytelsen og levetiden til disse komponentene i dine elektroniske systemer. Å overholde disse retningslinjene er en praksis forkjempet av enhver anerkjent DC Film Capacitor Manufactory og er viktig for å bygge holdbare og pålitelige produkter.

Kritisk praksis med spenning og temperatur derating

Derating er praksisen med å betjene en komponent under de maksimale rangerte grensene for å forbedre påliteligheten og forlenge levetiden. For DC -filmkondensatorer er de to mest kritiske parametrene for derate spenning og temperatur.

• Spenning deratering: Det er en standard og sterkt anbefalt praksis å anvende en deraterende faktor på minst 20% på kondensatorens nominelle DC -spenning. For eksempel bør en kondensator vurdert for 100V DC ikke utsettes for kontinuerlige spenninger over 80V i applikasjonen. Denne marginen står for spenningsforbindelser, pigger og langsiktig dielektrisk slitasje, noe som reduserer sannsynligheten for dielektrisk sammenbrudd betydelig.
• Temperatur derating: Tilsvarende skal kondensatoren betjenes ved en temperatur godt under den maksimale nominelle temperaturen. Å holde kjernetemperaturen på kondensatoren (som er omgivelsestemperatur pluss intern oppvarming fra krusningsstrøm) minst 10-20 ° C under maksimal vurdering kan øke driftslivet dramatisk. Som en tommelfingerregel, for hver 10 ° C -reduksjon i driftstemperaturen, dobler levealderen til en filmkondensator omtrent.

Forståelse og implementering Hvordan teste en DC filmkondensator for fiasko er en del av en robust kvalitetssikringsprosess, men å forhindre svikt gjennom forsvarlig derating er en langt mer effektiv strategi.

Håndtering, lagring og loddeanbefalinger

Fysiske håndterings- og monteringsprosesser kan også påvirke ytelsen til filmkondensatorer. Å følge produsentretningslinjene er avgjørende.

• Mekanisk stress: Unngå å utsette kondensatorlegemet og spesielt ledningene til overdreven bøying eller mekanisk stress. For radiale ledede kondensatorer bør ledningene ikke bøyes nærmere enn en spesifisert avstand (f.eks. 3-5 mm) fra innkapslingen for å unngå å skade den interne kontakten.
• Lagringsforhold: Filmkondensatorer skal lagres i et kjølig, tørt miljø. Selv om de er mindre hygroskopiske enn MLCC -er, er langvarig eksponering for høy luftfuktighet fremdeles uønsket. For overflatemonteringsenheter er det viktig å følge produsentens MSL-instruksjoner for fuktsensitivitetsnivå (MSL) for å forhindre "popcorning" under Refow-lodding.
• Loddeprofiler: Følg strengt til den anbefalte loddemperaturen og tidsprofilene gitt i produsentens datablad. Overdreven varme under bølge eller reflow lodding kan skade den indre strukturen og smelte plastfilmen dielektrisk, og permanent nedbryting av kondensatorens ytelse.
