Vannkjølte kondensatorer representerer et kritisk fremgang i håndteringen av termisk energi i elektroniske og elektriske systemer med høy effekt. I motsetning til deres luftkjølte kolleger, bruker disse spesialiserte komponentene de overlegne varmeoverføringsegenskapene til vann for å spre overflødig varme, og dermed opprettholde optimale driftstemperaturer og sikre enestående pålitelighet og ytelse i krevende applikasjoner.

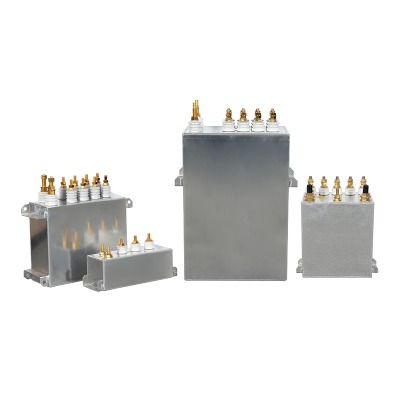

En vannkjølt kondensator er en passiv elektronisk komponent designet for å lagre og frigjøre elektrisk energi, integrert med en intern kjølemekanisme som sirkulerer vann for å fjerne varme generert under driften. Denne utformingen er avgjørende i applikasjoner der høye krusningsstrømmer og raske ladningsskadesykluser genererer betydelig termisk belastning, som, hvis de ikke blir sjekket, kan nedbryte dielektriske materialer, øke ekvivalent seriemotstand (ESR) og til slutt føre til for tidlig svikt. Kjerneprinsippet henger sammen med det faktum at vann har en mye høyere spesifikk varmekapasitet og termisk ledningsevne sammenlignet med luft, slik at det kan absorbere og bære bort varmen langt mer effektivt.
Konstruksjonen involverer typisk et metallisk hus, ofte kobber eller aluminium, som inneholder kondensatorelementet (en kombinasjon av elektroder og dielektrisk). Dette huset er designet med en intern labyrint eller kanaler som lar kjølevæsken strømme i nærheten av de varmegenererende delene. Ingress- og egresporter er montert for tilkobling til et eksternt kjølesystem. Hele enheten er hermetisk forseglet for å forhindre lekkasje av kjølevæske inn i kondensatorelementet eller omvendt. Valget av kjølevæske kan variere; Mens avionisert vann er vanlig på grunn av dets utmerkede termiske egenskaper og lav elektrisk ledningsevne, brukes blandinger med glykol eller andre hemmere noen ganger for å forhindre frysing eller korrosjon.
Varme er den primære fienden til enhver kondensator. Levetiden til en kondensator er omvendt proporsjonal med driftstemperaturen; For hver 10 ° C stiger over den nominelle temperaturen, halveres driftslivet vanligvis. Denne Arrhenius -loven om feilrater understreker viktigheten av effektiv termisk styring. I vannkjølte kondensatorer teller det aktive kjølesystemet direkte denne termiske nedbrytningen. Ved å opprettholde kjernetemperaturen godt innenfor trygge grenser, kan disse kondensatorene:
Dette gjør dem uunnværlige i scenarier der svikt ikke er et alternativ og der passive kjølemetoder rett og slett ikke er tilstrekkelig.
Integrasjonen av vannkjølingsteknologi i kondensatorer bringer frem en rekke fordeler som direkte oversettes til forbedringer på systemnivå. Disse fordelene er mest uttalt i applikasjoner med høy effekt der plassen er begrenset og effektiviteten er avgjørende.
Den mest betydningsfulle fordelen er den dramatiske forbedringen i varmeavledning. Vanns varmeledningsevne er omtrent 25 ganger luft, og den spesifikke varmekapasiteten er omtrent fire ganger større. Dette betyr at et vannkjølesystem kan fjerne samme mengde varme med en mye mindre volumstrømningshastighet og en lavere temperaturøkning i selve kjølevæsken. Følgelig, vannkjølt kondensator for høy effekt omformer Systemer kan utformes for å være mer kompakte mens du håndterer den samme kraften, eller kan håndtere betydelig høyere effekt i samme formfaktor. Dette fører til en generell økning i krafttettheten til hele systemet, en avgjørende faktor i moderne elektronikk som omformere for fornybar energi og industrielle motorstasjoner.
Ved konsekvent å opprettholde lavere driftstemperaturer, opplever vannkjølte kondensatorer mindre termisk stress. De elektrokjemiske prosessene som fører til fordampning av elektrolytten og den gradvise nedbrytningen av dielektrikken blir redusert betydelig. Dette resulterer i en saktere drift av nøkkelparametere som kapasitans og ESR over tid. For eksempel, der en standardkondensator kan se 20% tap i kapasitans etter 10.000 timer ved 85 ° C, kan en vannkjølt ekvivalent som opererer ved 55 ° C bare vise et tap på 5% etter samme varighet, effektivt doble eller til og med tredoble komponentens nyttige levetid og redusere den totale kostnaden for eierskap gjennom mindre hyppige erstatninger.
Å velge en passende vannkjølt kondensator er en nyansert prosess som krever nøye vurdering av elektriske, termiske og mekaniske parametere. Et feil i utvalg kan føre til utilstrekkelig ytelse eller systemfeil.
De primære elektriske spesifikasjonene forblir kapasitans (µF), spenningsvurdering (VDC) og krusningsstrøm (ARM). Imidlertid, med avkjøling, forbedres krusningsstrømfunksjonen sterkt. Det er viktig å konsultere produsentens datablad for å forstå krusningsstrømvurderingen ved forskjellige kjølevæsketestrømningshastigheter og temperaturer. De Lavt ESR -avkjølt kondensator er spesielt ettertraktet for applikasjoner som frekvensomformere og induksjonsoppvarming, fordi lav ESR minimerer egen varmeproduksjon (I²R -tap), noe som gjør kjølesystemets jobb enklere og forbedrer den generelle effektiviteten. Videre må kapasitansverdien være stabil over den tiltenkte frekvensen og temperaturområdet for applikasjonen.
Den termiske motstanden fra kondensatorkjernen til kjølevæsken (RTH) er en nøkkelfigur av fortjeneste. En lavere RTH indikerer en mer effektiv design som overfører varme inn i kjølevæsken mer effektivt. Denne parameteren er avhengig av den interne konstruksjonen, materialene som brukes og strømningshastigheten til kjølevæsken. Den nødvendige strømningshastigheten og trykkfallet over kondensatoren må være kompatibel med den eksisterende kjølesystempumpen. Fysisk må kontaktene typer (gjengede porter for slanger) og deres orientering være kompatibel med systemets utforming. For eksempel a kompakt vannkjølt kondensator for induksjonsoppvarming Må ikke bare ha de riktige elektriske spesifikasjonene, men også en formfaktor som passer inn i de ofte knurrede kvartalene av en induksjonsoppvarming av strømforsyning.
De unike fordelene med vannkjølte kondensatorer gjør dem til den valgte komponenten på tvers av et bredt spekter av tunge næringer. Deres evne til å håndtere ekstreme elektriske spenninger mens de forblir kjølig underbygger påliteligheten til mange moderne teknologier.
I området for fornybar energi konverterer storskala sol- og vindformere DC-kraft til nettkompatibel vekselstrøm. Denne prosessen innebærer høye koblingsfrekvenser og betydelige krusningsstrømmer i DC-koblings kondensatorene. Her, Vannkjølt DC-Link-kondensator Enheter er distribuert for å sikre stabilitet og levetid. De håndterer de høye krusningsstrømmene mens den integrerte avkjølingen holder dem på en stabil temperatur, og forhindrer termisk løp og sikrer flere tiår med pålitelig service med minimalt vedlikehold, noe som er avgjørende for avsidesliggende og utilgjengelige installasjoner som havvindpark.
Induksjonsoppvarming og smeltesystemer fungerer ved høye frekvenser (fra KHz til MHz) og veldig høye effektnivåer (ofte inn i megawatt). Tankkondensatorene som brukes i disse systemets resonanskretser blir utsatt for enorme strømmer og intense elektromagnetiske felt. An Industrielt vannkjølt kondensator for smeltende ovn er spesielt konstruert for dette tøffe miljøet. Den robuste konstruksjonen og effektiv kjøling forhindrer dielektrisk nedbrytning under ekstrem elektrisk og termisk spenning, noe som muliggjør kontinuerlig drift i støperier og metallprosesseringsanlegg for smelting, smiing og varmebehandlingsmetaller.
High-Power-applikasjoner er ikke begrenset til tung industri. Utstyr som magnetisk resonansavbildning (MRI) maskiner og partikkelakseleratorer krever ekstremt stabile og kraftige elektriske systemer. Vannkjølte kondensatorer brukes i gradientforsterkerne og RF-forsterkere av slikt utstyr, der deres stabilitet og pålitelighet er ikke omsettelig for å sikre nøyaktig diagnostikk og vitenskapelige målinger.
For å virkelig sette pris på verdiforslaget til vannkjølte kondensatorer, er en direkte sammenligning med tradisjonelle luftkjølte metoder viktig. Forskjellene er betydelige og påvirker nesten alle aspekter av systemdesign og drift.
Følgende tabell skisserer de viktigste distinksjonene mellom disse to kjølemetodene:
| Trekk | Vannkjølte kondensatorer | Luftkjølte kondensatorer |
|---|---|---|
| Varmeoverføringseffektivitet | Eksepsjonelt høyt på grunn av vannets overlegne termiske egenskaper. Tillater håndtering av mye høyere krafttetthet. | Relativt lav. Begrenset av Airs lave termiske ledningsevne og spesifikk varmekapasitet. Krever store overflatearealer eller tvangsluft for moderat kjøling. |
| Krafttetthet / størrelse | Kan gjøres veldig kompakt for en gitt strømvurdering, og sparer verdifull plass i systemet. | Større fysisk størrelse er vanligvis nødvendig for å gi tilstrekkelig overflate for varmeavledning til luften. |
| Akustisk støy | Stort sett stille drift, ettersom kjølesystemet først og fremst er avhengig av en potensielt ekstern pumpe. | Kan være støyende hvis kjølevifter er påkrevd, og bidrar til generelle akustiske utslipp av systemet. |
| Systemkompleksitet | Høyere. Krever et kjølesystem med lukket sløyfe med en pumpe, reservoar, varmeveksler og rørleggerarbeid, noe som gir startkostnader og vedlikeholdspunkter. | Senke. Vanligvis er en enklere design, ofte avhengig av naturlig konveksjon eller vifter, noe som fører til enklere integrasjon og lavere startkostnad. |
| Driftsmiljø | Mindre påvirket av omgivelsestemperatur. Ytelsen er diktert av kjølevæsketemperaturen, som kan kontrolleres via en kjøler. | Ytelsen er veldig avhengig av omgivelseslufttemperatur og luftstrøm. Høye omgivelsestemperaturer kan kraftig derate ytelse. |
| Levetid og pålitelighet | Generelt mye lengre og mer pålitelig på grunn av stabile, lave driftstemperaturer, noe som reduserer termisk sykkelstress. | Kortere levetid i høyspenningsapplikasjoner på grunn av høyere driftstemperaturer og større termisk sykling. |
| Ideell applikasjon | Høyt kraft, høye pålitelighet, høye tetthetssystemer der ytelsen trumfer startkostnadene (f.eks. Industrielle stasjoner, fornybar energi, high-end lyd). | Nedre-til-middels kraftapplikasjoner, kostnadsfølsomme design eller hvor systemets enkelhet er en primær driver. |
Som tabellen demonstrerer, handler ikke valget om hvilket som er universelt bedre, men som er mer passende for den spesifikke applikasjonen. Vannkjøling er det utvetydige valget for å skyve grensene for kraft og pålitelighet.
Riktig installasjon og flittig vedlikehold er avgjørende for å innse de fulle fordelene og levetiden til en vannkjølt kondensator. Forsømmelse av disse aspektene kan føre til lekkasjer, tilstopping, korrosjon og katastrofal svikt.
Mekanisk montering må være sikker, men bør ikke forvrenge kondensatorens hus, da dette kan stresse sveiser og tetninger. Det er avgjørende å følge produsentens spesifiserte dreiemomentverdier for all monteringsmaskinvare. Rørleggerforbindelsene krever nøye oppmerksomhet. Bruk passende tetninger (f.eks. O-ringer, skiver) og unngå å stramme inn beslagene, som kan skade portene. Kondensatoren skal plasseres slik at luft lett kan renses fra sine interne kanaler under systemfylling. Ideelt sett bør portene orienteres vertikalt oppover. Kjølingssløyfen skal inneholde et filter for å felle partikler som kan tette de smale indre passasjene til kondensatoren.
En forebyggende vedlikeholdsplan er viktig. Kjølevæsken bør sjekkes regelmessig for kvalitet, inkludert pH -nivå, elektrisk ledningsevne og tilstedeværelsen av hemmere. Forringet kjølevæske kan føre til intern korrosjon og plettering, noe som drastisk reduserer kjøleeffektiviteten og kan forårsake elektriske shorts. Systemet skal periodisk skylles og fylles på nytt med friskt, passende kjølevæske (f.eks. Avionisert vann med antikorrosjonstilsetningsstoffer). Inspiser regelmessig alle slanger, klemmer og beslag for tegn på slitasje, sprekker eller lekkasjer. Overvåking av temperaturen på kjølevæsken som kommer inn og forlater kondensatoren kan gi verdifull diagnostisk informasjon; Et stigende delta-T (temperaturforskjell) kan indikere redusert strømning på grunn av tilstopping eller et pumpeproblem, eller økt varmegenerering fra selve kondensatoren, og signaliserer potensiell forestående svikt.
Selv med en perfekt design og installasjon, kan det oppstå problemer. Å forstå hvordan man diagnostiserer vanlige problemer er nøkkelen til å minimere driftsstans.
En lekkasje er den mest umiddelbare og åpenbare feilmodus. Hvis kjølevæske oppdages, må systemet stenges umiddelbart for å forhindre skade på elektriske komponenter. Inspiser visuelt alle eksterne tilkoblinger og kondensatorlegemet for kilden. Mindre lekkasjer med beslag kan ofte løses ved å stramme tilkoblingen eller erstatte en tetning. Imidlertid, hvis lekkasjen er fra selve kondensatoren (en sprekk eller mislykket sveis), må enheten byttes ut. Å bruke en trykkester på kjølesløyfen under vedlikehold kan bidra til å identifisere sakte lekkasjer som ikke umiddelbart er synlige.
Hvis kondensatoren kjører varmere enn vanlig, er årsaken ofte relatert til kjølesystemet, ikke kondensatoren. Først må du sjekke kjølevæskestrømningshastigheten; Et tilstoppet filter, sviktende pumpe eller en luftlås i løkken kan redusere strømmen alvorlig. Deretter kan du sjekke kjølevæskekvaliteten; Fouled kjølevæske med høy konduktivitet eller biologisk vekst kan avsette skalaen på interne overflater, og fungere som en termisk isolator. Den eksterne varmeveksleren (radiator) bør også inspiseres for å sikre at den effektivt avviser varme til miljøet (f.eks. Den er ikke tilstoppet med støv). Hvis alle disse utelukkes, kan selve kondensatoren svikte, og manifesterer seg som en økning i tilsvarende seriemotstand (ESR), som genererer mer varme for samme strøm. Måling av kondensatorens ESR kan bekrefte dette.
Utviklingen av vannkjølte kondensatorer pågår, drevet av den nådeløse etterspørselen etter høyere kraft, mindre størrelse og større pålitelighet. Fremtidige trender peker mot integrering av smarte overvåkningsfunksjoner direkte i kondensatorenheten. Sensorer for sanntidsmåling av intern temperatur, trykk og til og med ESR kan gi prediktive vedlikeholdsdata, og varsle systemkontrollere om forestående problemer før de forårsaker driftsstans. Videre vil forskning på nye dielektriske materialer med iboende lavere tap og toleranse av høyere temperaturer fungere synergistisk med avanserte kjøleteknikker for å skape neste generasjon av ultrahøyt kraftkapasitive energilagringsløsninger.
